SPHERA

Spatial Pathology for Head and Neck Realignment Assistance

Correlación 3D pieza–lecho en tiempo real para cirugía oncológica.

Un software que reconstruye en 3D la pieza extraída y el lecho del paciente, los alinea y ayuda al equipo de cirugía y patología a ubicar con precisión los márgenes en cáncer de cabeza y cuello.

Qué es SPHERA

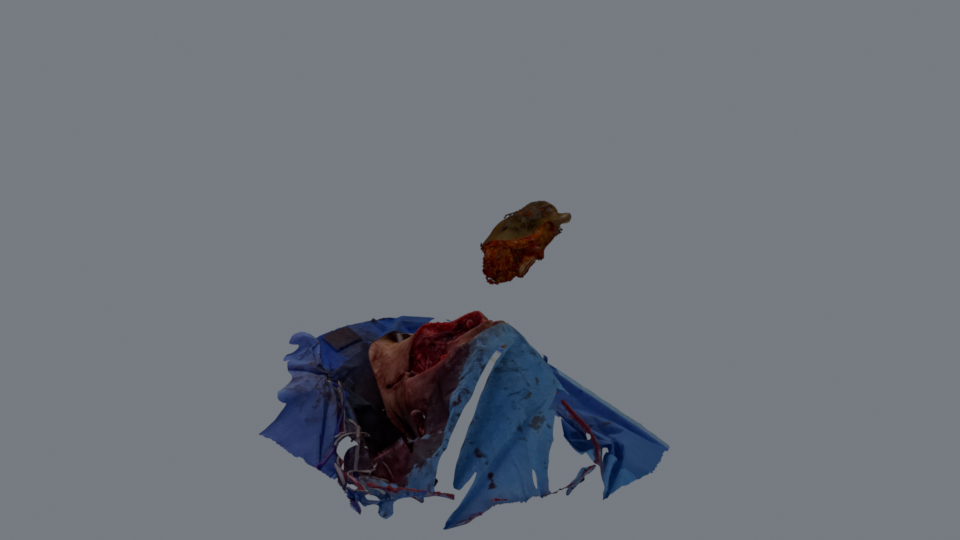

SPHERA es un software 3D que asiste la evaluación intraoperatoria de márgenes en cirugía oncológica de cabeza y cuello. Reconstruye en tres dimensiones la pieza quirúrgica (el tejido extraído con el tumor) y el lecho (la cavidad que queda en el paciente), los superpone y los alinea para que cirujano y patólogo trabajen sobre el mismo modelo.

Lo desarrolla Altitud 100K junto a la Fundación Arturo López Pérez (FALP), centro oncológico de referencia, a partir de casos y del flujo quirúrgico real.

SPHERA es una herramienta de apoyo a la visualización y documentación. No es un dispositivo de diagnóstico y no reemplaza el criterio clínico del equipo médico.

Altitud 100K Fundación Arturo López Pérez (FALP)

Una alianza entre ingeniería y oncología

SPHERA es desarrollado por Altitud 100K —plataforma de ciencia aplicada que convierte conocimiento técnico en soluciones— junto a la Fundación Arturo López Pérez (FALP), centro oncológico de referencia en Chile.

La FALP aporta el contexto clínico, los casos reales y la mirada quirúrgica y patológica; Altitud 100K aporta la ingeniería 3D y el software. Juntos llevamos SPHERA del laboratorio al pabellón.

El problema

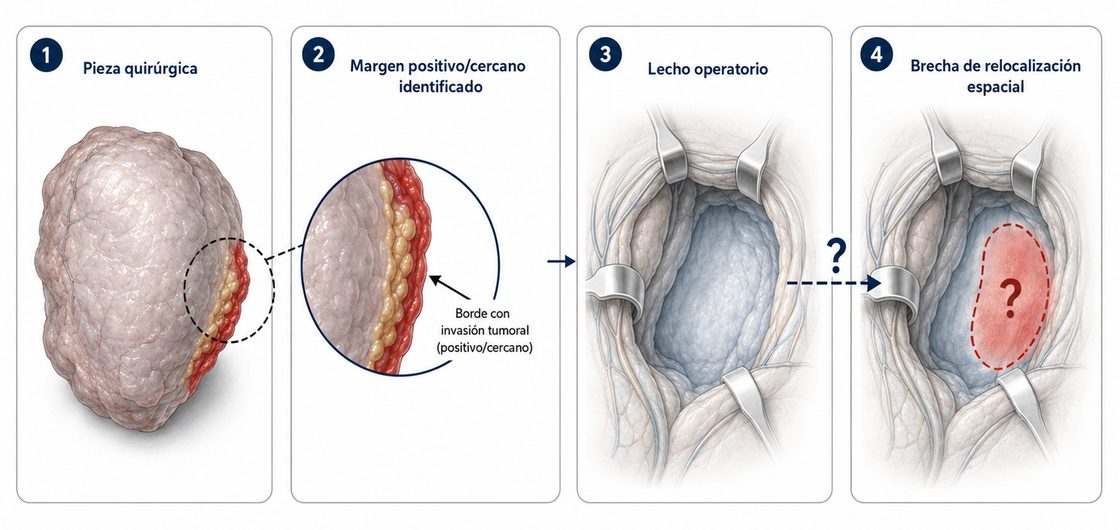

Cuando patología informa que un margen quedó comprometido o en riesgo, el equipo debe volver a ubicar ese punto exacto en el lecho del paciente. Hoy eso depende de comunicación verbal, fotos, tinta y esquemas 2D: la pieza está en la sala de biopsia y el lecho en pabellón, sin una vista 3D común.

La literatura cuantifica el costo de esa imprecisión: en un estudio prospectivo multiinstitucional, cerca de la mitad de las relocalizaciones de márgenes quedó a más de 1 cm del sitio real (error medio ~10 mm). Y el cáncer de cabeza y cuello suma del orden de 950.000 casos nuevos al año en el mundo.

Fuentes: Miller et al., Head & Neck (2024); IARC / GLOBOCAN (2022).

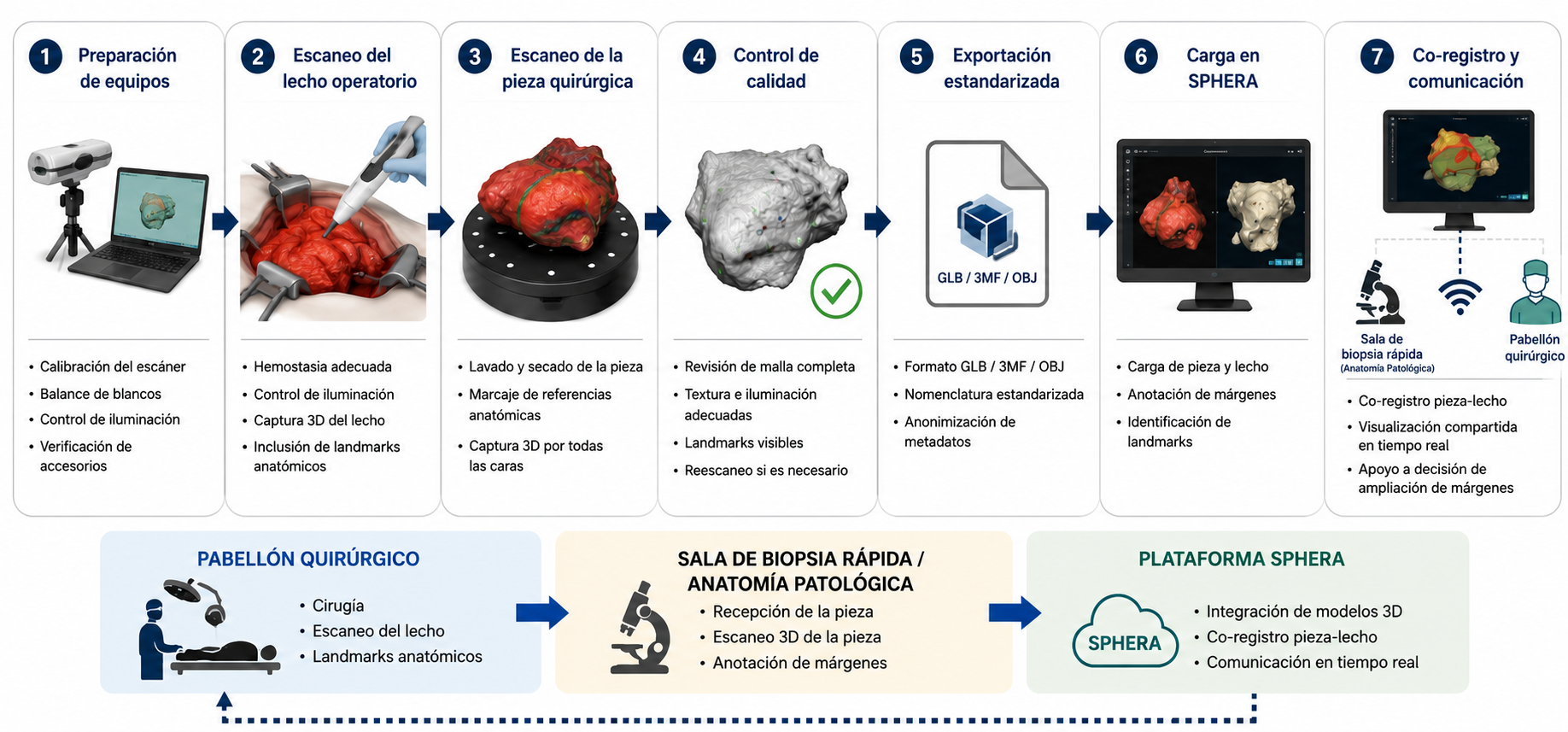

El flujo del protocolo intraoperatorio en 3D

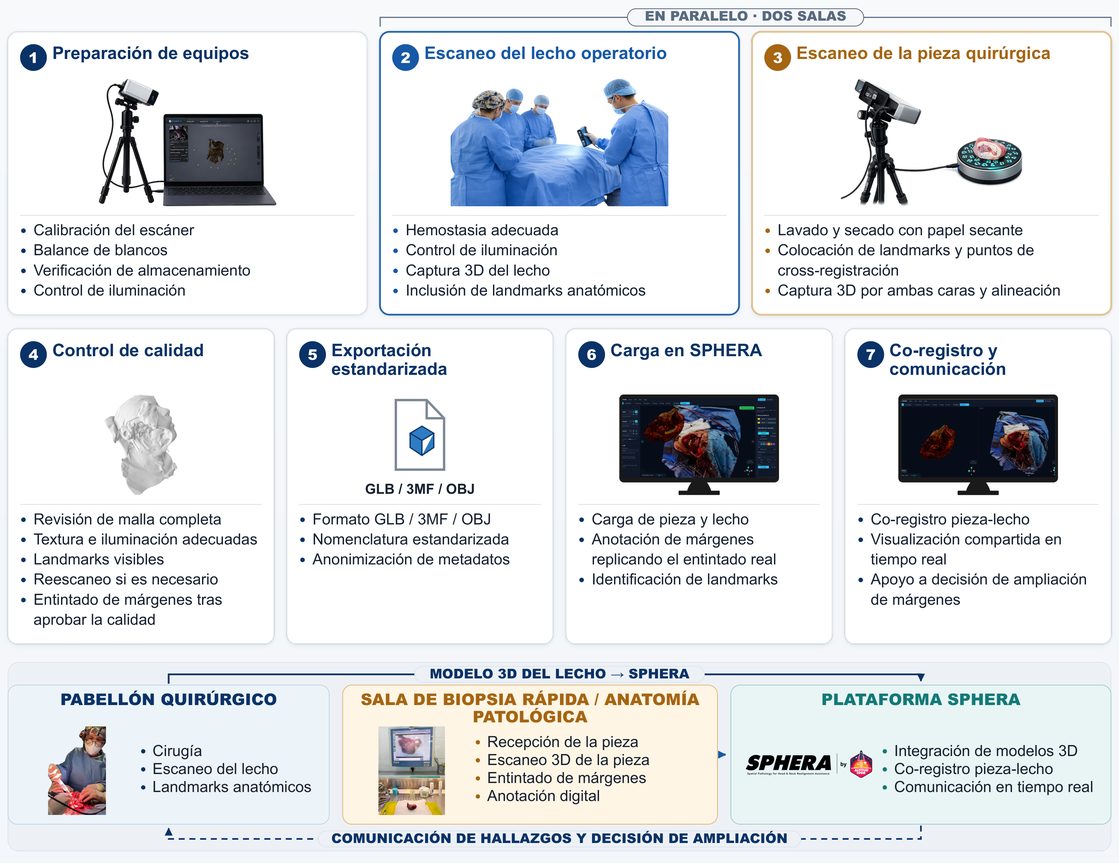

Flujo del protocolo intraoperatorio 3D de SPHERA: preparación de equipo, escaneo del campo quirúrgico y de la pieza, control de calidad, exportación estandarizada, carga en SPHERA y co-registro entre pabellón, anatomía patológica y la plataforma.
  1. 01
    Alineamiento

    Co-registro pieza ↔ lecho

    Cinco modos de alineamiento: manual por landmarks, automático por geometría, gizmo, mouse libre y un modo asistido por IA en desarrollo.

  2. 02
    Anotación

    Márgenes por color

    Marca puntos o pinta áreas con tamaño real en milímetros y un código de color para positivo, en riesgo o negativo.

  3. 03
    Visualización

    Vista dual

    Pieza y lecho lado a lado, con superposición y transparencia para ver los márgenes en profundidad.

  4. 04
    Colaboración

    Sesión compartida

    Pabellón y sala de biopsia trabajan sobre el mismo modelo en tiempo real a través de la red local.

  5. 05
    Documentación

    Reporte tipo CAP

    Exporta un PDF estructurado con tabla de márgenes, snapshots anotados y mediciones del caso.

  6. 06
    Privacidad

    100% local

    Funciona sin nube: los datos no salen del recinto. Incluye un asistente de IA local de apoyo al uso.

Del tejido al modelo 3D: el protocolo de escaneo

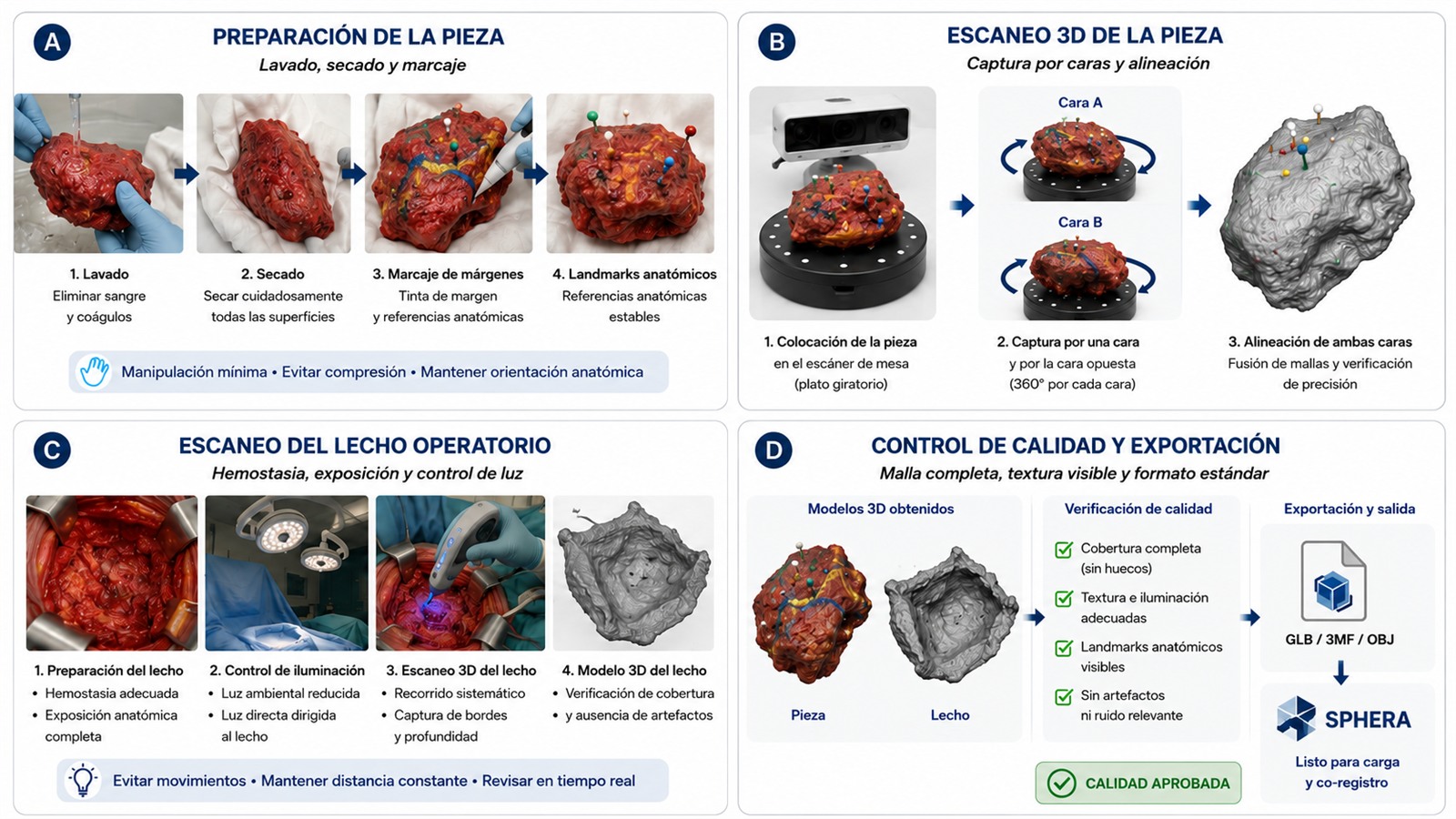

Un protocolo estandarizado para capturar la pieza y el lecho con calidad clínica: preparación de la muestra, escaneo 3D por caras, escaneo del lecho operatorio y control de calidad antes de exportar a SPHERA.

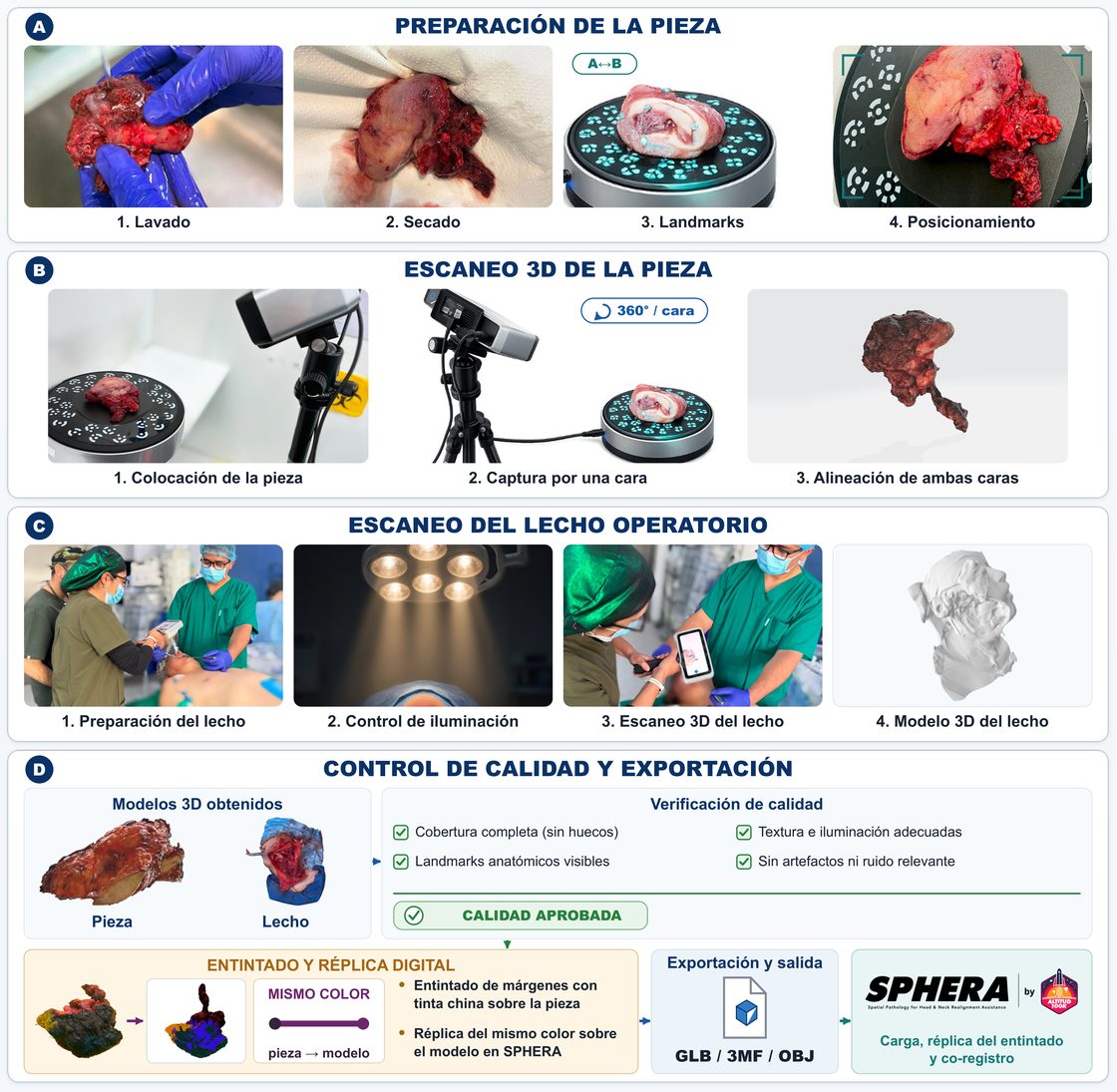

Protocolo de escaneo de pieza y lecho: preparación de la pieza, escaneo 3D de la pieza, escaneo del lecho operatorio y control de calidad con exportación a SPHERA.
